电机综合性能测试设备应用案例

时间:2021-06-25 06:06来源:张力

       本设备采用测功机与测功机控制器组成的测试系统,马达测试系统是一款先进的,可在计算机(Windows 7/xp/10)操作系统下进行数据采集的马达测试软件。由电机供电电源(AC/DC),工业控制计算机,电参数仪,马达测试夹具,测试软件,磁滞测功机等组成。

测试软件用 LABVIEW 编写,具有特色的测试与图形绘制功能,可以计算并显示多个参数(扭矩,转速,输出功率,电压,电流,输入功率,效率,转向等)。能测试种类繁多的各式电机,凭借良好的用户界面,它所产出的测试数据可以储存显示并易于转换为表格。能够进行扭矩开环,扭矩闭环,转速闭环控制。同时,也可模拟不同转速下电机的运行情况,方便用户对电机实际应用时所遇到的情况进行预判。例如,模拟电机带载运行,模拟恒扭矩状态,可以显示扭矩转速相对应的变化情况。

  • 能满足下方测试要求:

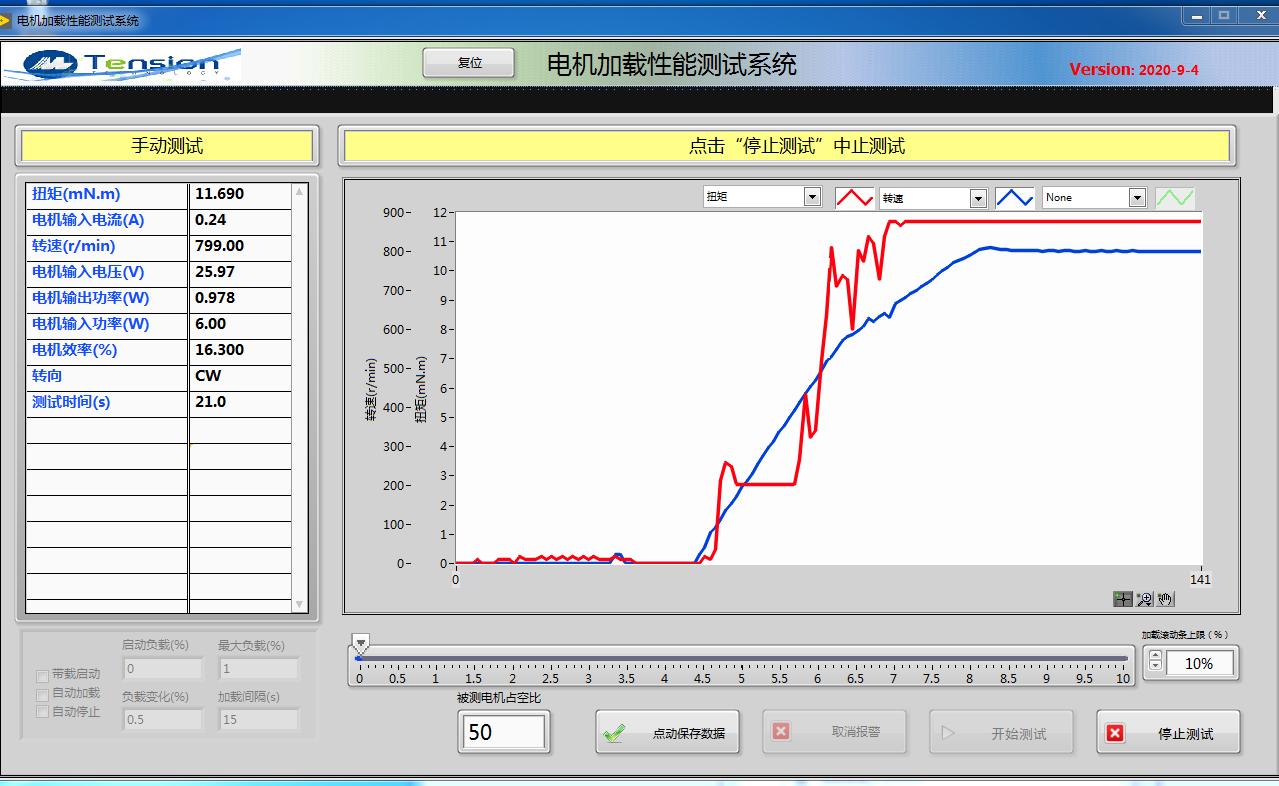

1.手动加载试验:通过上位机软件将被测电机运行在设定的或额定电压下,通过操作员拉动软件上的加载滚动条,来控制测功机给被测电机加载,并实时显示测试的数据与曲线,如工作特性曲线图,T/N,T/I曲线等(具有单点手动控制功能,按设定的控制模式和设定的控制量控制电机工况)

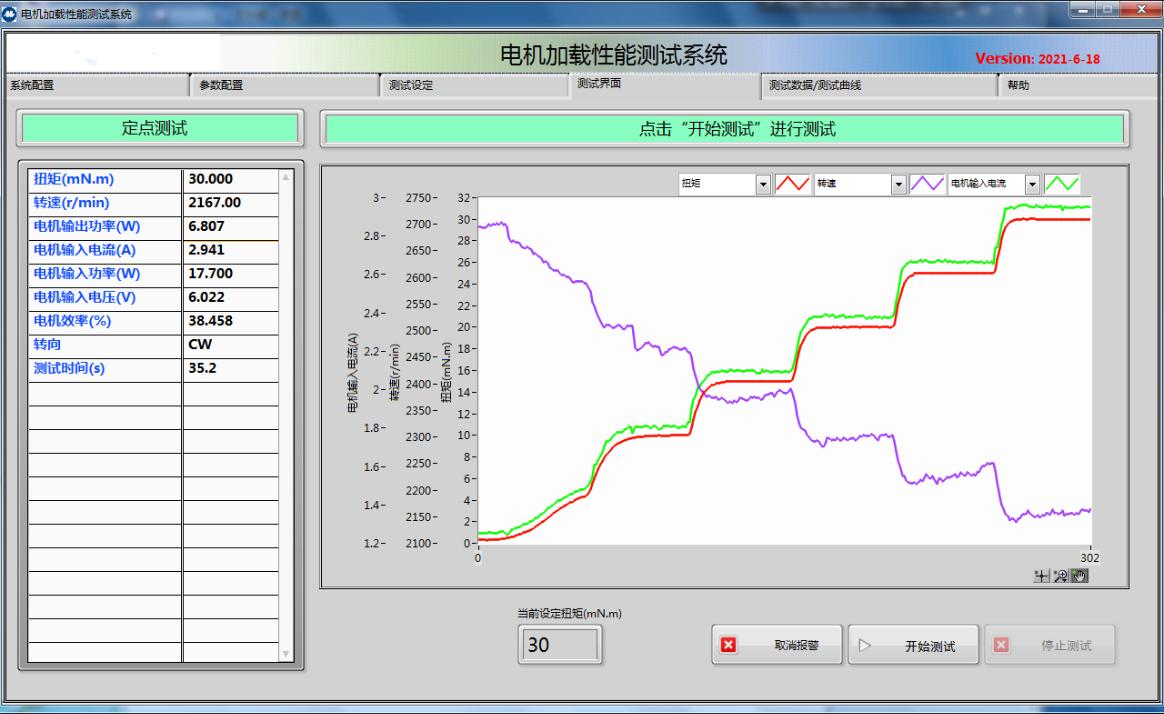

2.定点测试:实时显示电机的电压、扭矩转速、电流、输入功率、输出功率、电机效率和测试时间等参数,以便在测试过程中实时看到当前数据。还可以在不加载时观察到电机的空载转速,以及在电机在堵转前所加载的扭矩。

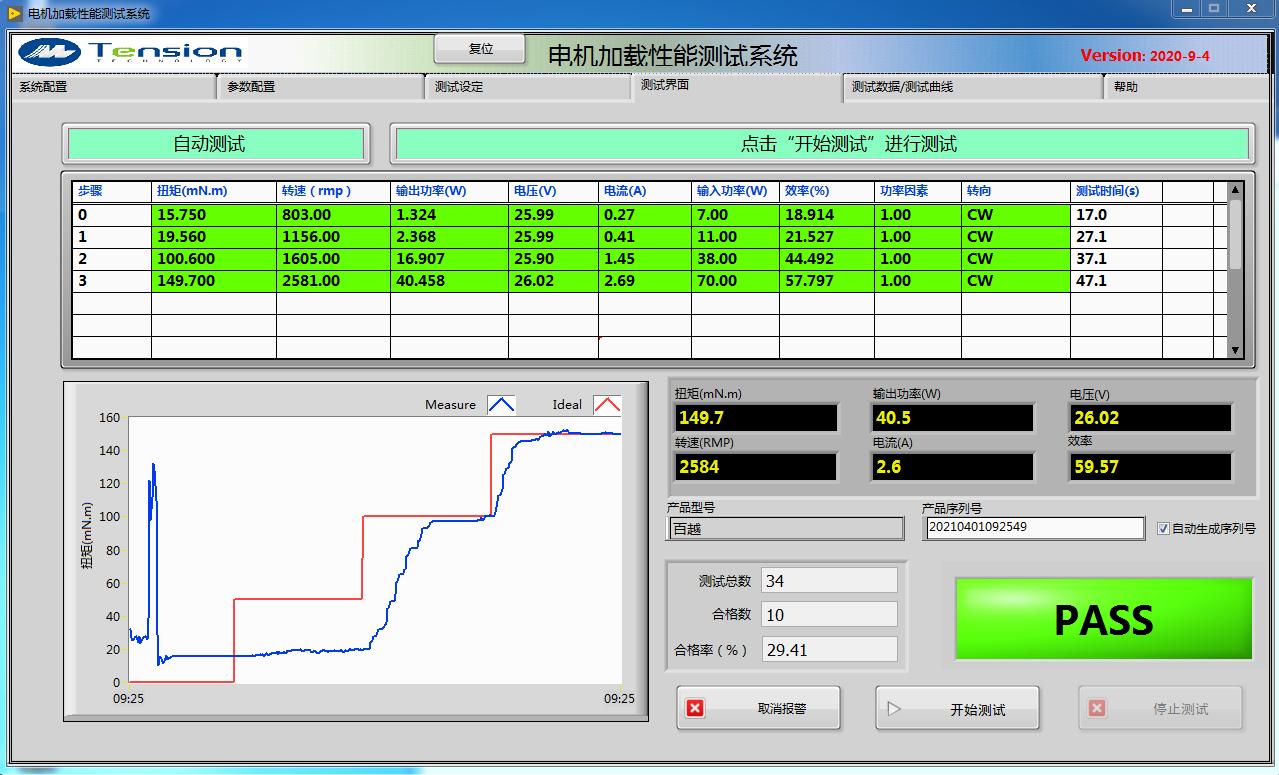

3.合格不合格测试:(含正反转测试)通过上位机软件将被测电机运行在设定的额定电压下,通过测试软件让测功机输出设定负载,系统可调用工程设定好在某个负载的给被测产品设置的上下限,并判断当前测量参数是否在其范围。

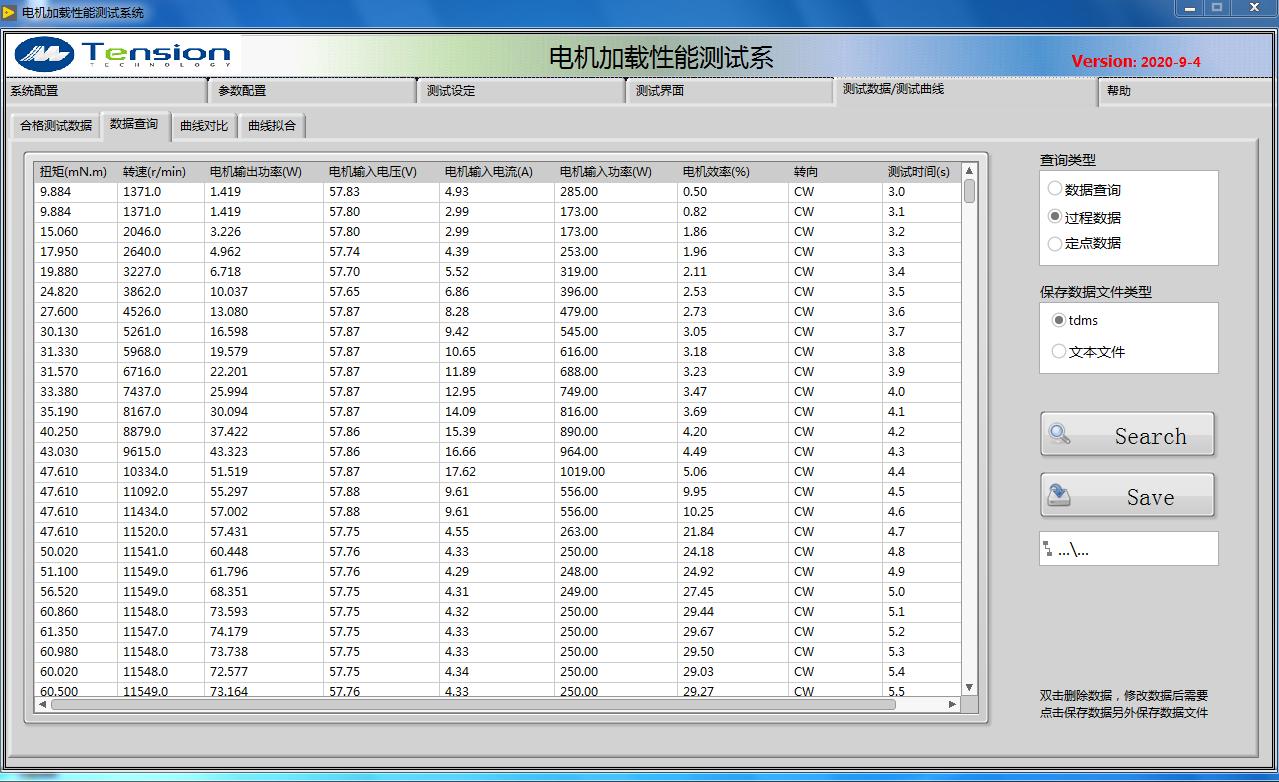

  1. 数据查询:

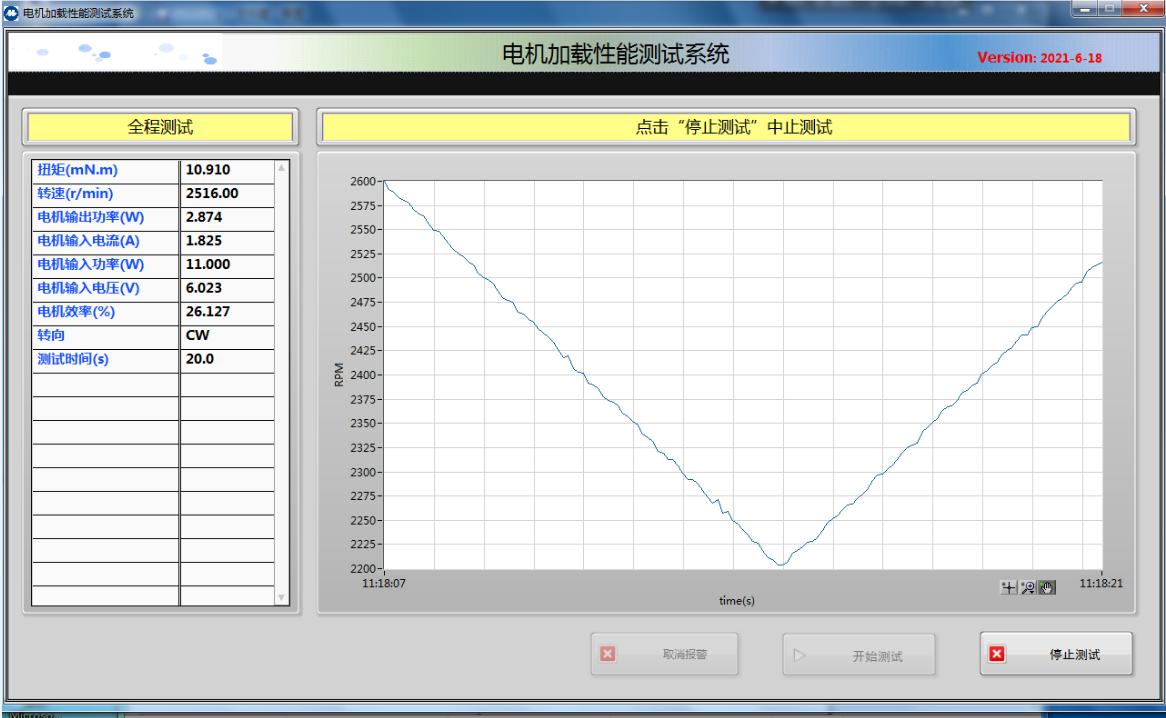

  1. 全程测试:在这里可以实时显示电机的电压、扭矩转速、电流、输入功率、输出功率、电机效率和测试时间等参数,以便在测试过程中实时看到当前数据。还可以在不加载时观察到电机的空载转速,以及在电机在堵转前所加载的扭矩。

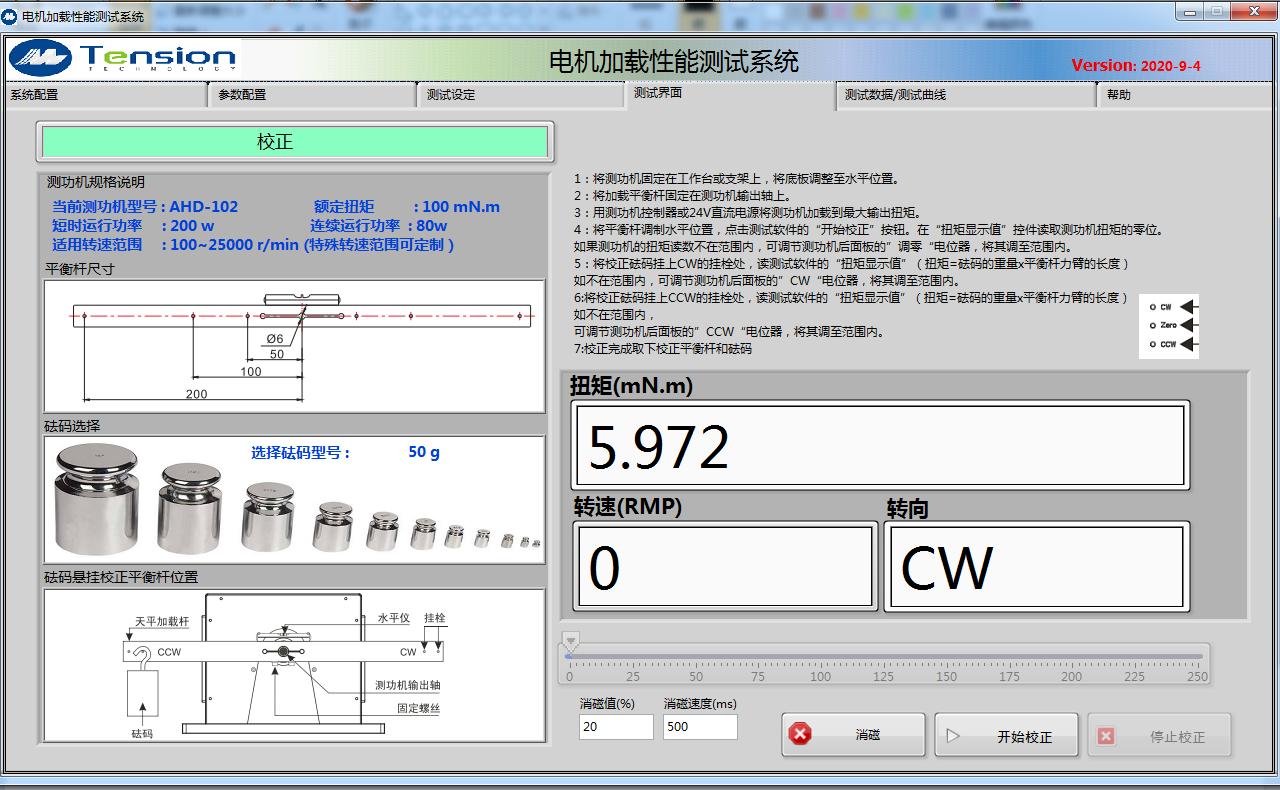

  1. 校正测试:

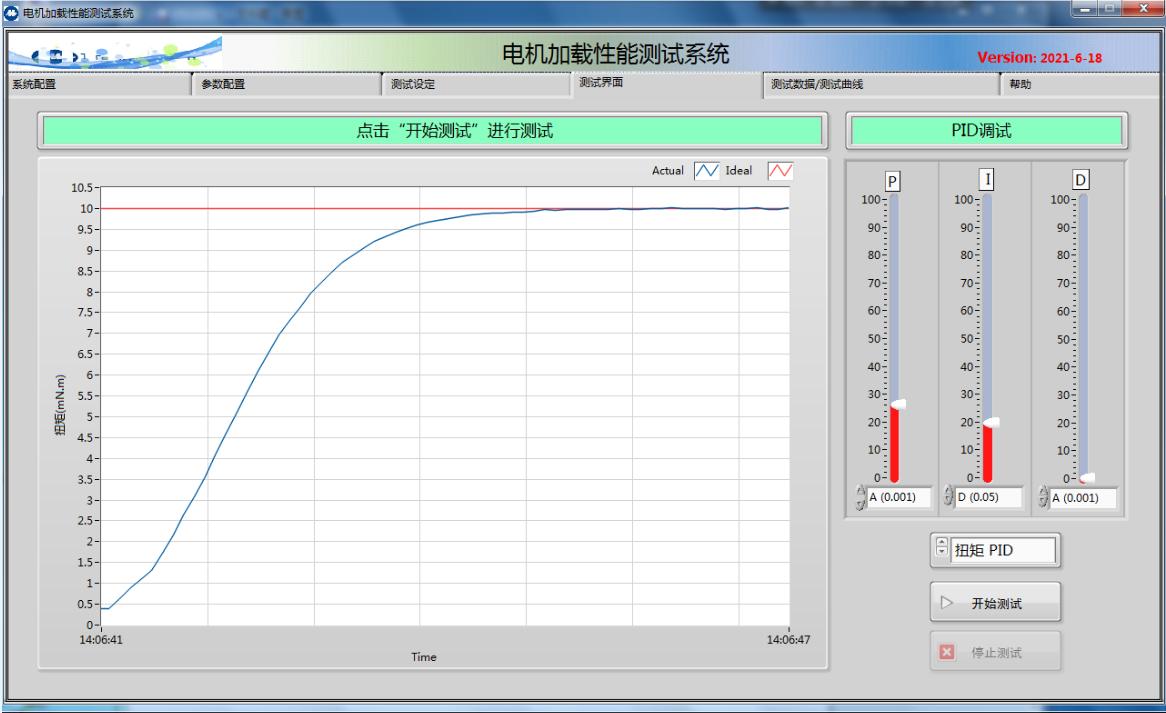

  1. PID测试:

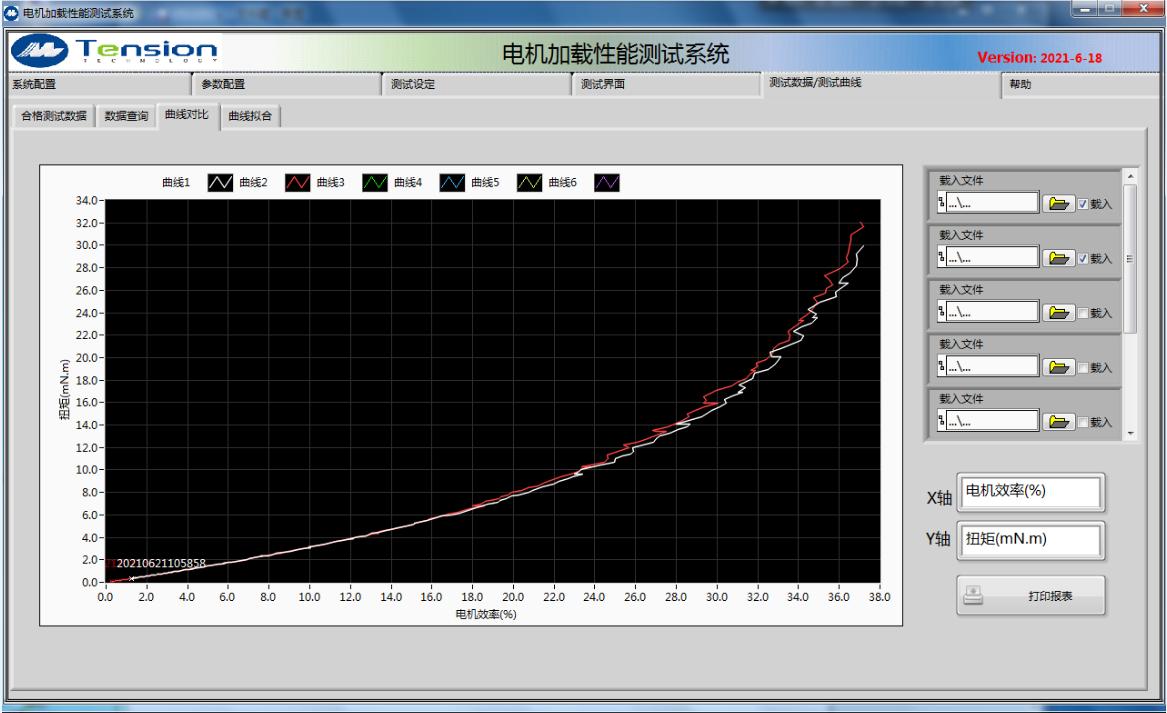

7.曲线对比:

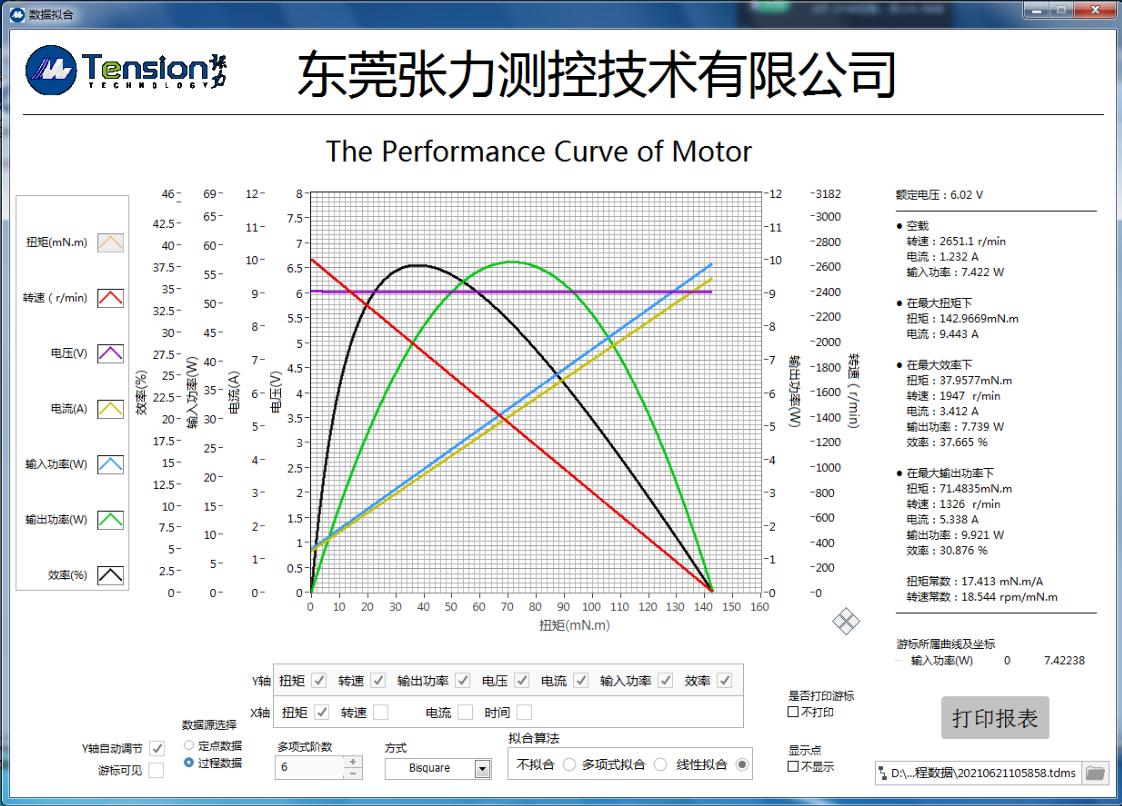

8.拟合曲线:
