磁滞制动器

磁滞制动器

产品名称:HB系列标准型磁滞制动器

HB系列标准型磁滞制动器分为单出轴与双出轴三种款式,广泛应用于电机﹑驱动器﹑小型内燃机﹑齿轮箱和其他旋转装置的寿命试验和模拟负载,以及为高速自动绕线机提供精确的张力控制,并应用于电线电缆、绳索、纸箔等原料加工过程中提供无摩擦的张力控制,在健身器材中实现精确负载控制和可控重复性,反向转动时亦可保持稳定负载。
  • 产品详情

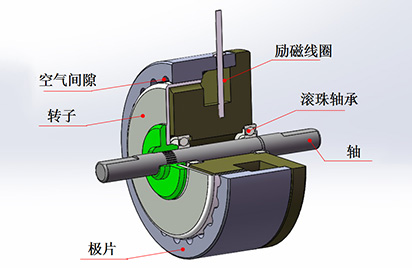

工作原理
  将一个呈网状的定子磁极和一个由特殊材料所制成的转子/轴组件固定在一起但不互相接触,即可将磁学中的磁滞原理运用来控制扭力。当磁极线圈未通电时,转子/轴能够在滚珠轴承上自由的旋转。但当线圈或磁铁所产生的磁力作用在定子磁极上时,气隙即变成了磁场,而转子也将因为磁滞的作用而产生一种制动效果。由于扭力完全是通过气隙间的磁场所产生的,而非摩擦力或剪力的作用,因此磁滞式制动器可以提供绝对平顺、连续可调的扭力负载,不受转速影响、操作安静无声。除了滚珠轴承外,没有任何会磨损的组件。




  在电流控制磁滞制动器中,转矩的调节和控制由励磁线圈提供。这允许通过调整励磁线圈的直流电流来完全控制转矩。从最小值(轴承阻力)到额定扭矩以上10-20%的最大值可调。这些制动器采用与我们的永磁磁滞制动器相同的工作原理,但是磁场被替换为磁场线圈,其提供了额定转矩所需的精确磁场强度。磁滞制动器按照冷却方式可分为3种,自然风冷却型、压缩空气冷却及鼓风机冷却。

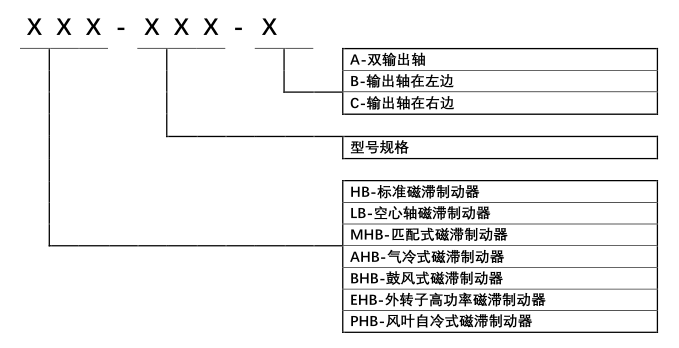

选型参考:

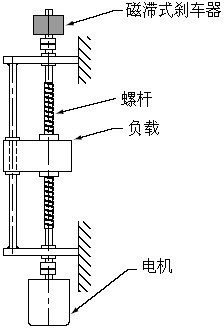

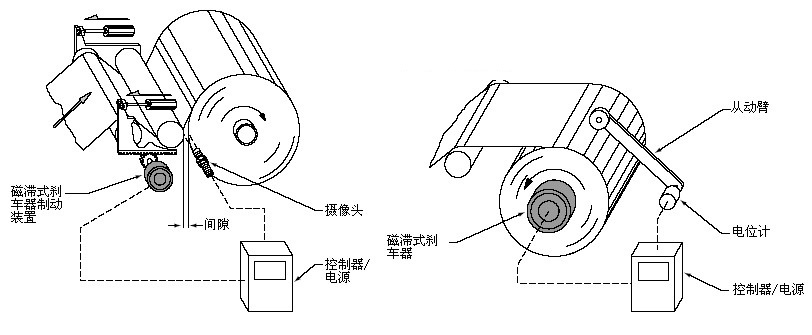

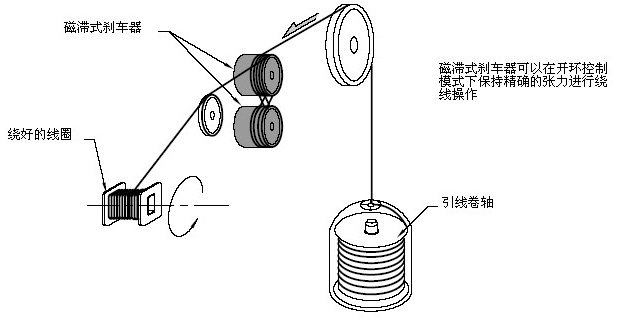

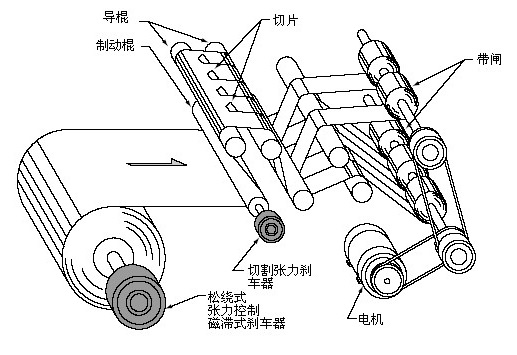

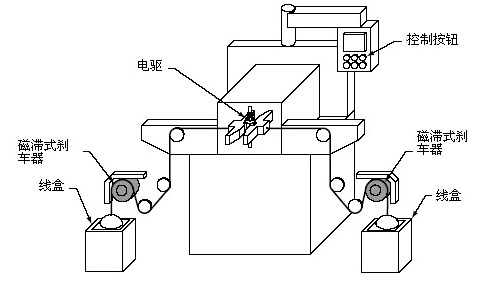

应用图片:

  HB系列标准型磁滞制动器规格参数表:


型号

额定扭矩

额定电流

电压

线圈电阻

(于25℃±10%)

重量

额定滑差功率

惯性矩

峰值转速

5分钟

持续

kg·cm

mA

VDC

Ω

kg

watts

watts

kg·cm²

rpm

HB-300

0.03

135

24

180

0.12

8

2

3.3×10¯

20000

HB-201

0.2

192

24

125

0.15

25

6

1.5×10¯³

20000

HB-301

0.3

208

24

115

0.21

30

8

6.8×10¯³

20000

HB-501

0.5

208

24

115

0.21

30

8

6.8×10¯³

20000

HB-801

0.7

200

24

112

0.26

40

10

1.2×10¯²

20000

HB-102

1

200

24

120

0.39

55

15

4.6×10¯²

20000

HB-202

2

203

24

118

0.51

75

20

6.8×10¯²

15000

HB-302

3

390

24

62

0.9

120

35

1.8×10¯¹

15000

HB-502

5

390

24

62

0.9

120

35

1.8×10¯¹

15000

HB-103

10

250

24

96

1.8

320

80

1.1×10

15000

HB-203

20

315

24

76

3.5

460

115

3.2×10

10000

HB-303

30

750

24

32

5.2

680

165

6.8×10

10000

HB-503

50

750

24

32

9.6

1000

200

1.3×10

10000

HB-603

60

1500

24

16

11

1400

225

1.4×10

10000

HB-114

110

1200

24

20

20.2

1200

350

5.6×10

10000

HB-124

120

1500

24

20

21.8

1200

350

6.2×10

10000

  应用领域:

  用于精确的扭力,张力以及停止定位等的开环与闭环控制,如电机制造行业绕线机铜线的张力控制,电缆变压器、纺织等行业的张力控制以及机床、智能自动化设备的精准定位控制。
