电机+减速机加载性能测试系统

时间:2020-09-07 05:09来源:张力

电机+减速机加载性能测试系统

  系统概括

      电机+减速机加载性能测试设备是用来研究伺服电机和各种齿轮传动、带传动及无级变速传动的传动性能,是分析产品质量的重要设备。通过加载性能试验可以检验传动装置设计的合理性,加工、制造、装配和调试的工艺性。对试验结果的深入分析,将有助于评定和改进传动部件和装置的综合机械性能,同时也为工程设计人员提供实践的参考资料和设计依据。




测量参数





电机输入端:电压;电流;输入功率;功率因素等。

电机输出端(减速机输入端):扭矩;转速;输出功率等。

减速机输出端:扭矩;转速;输出功率等。

其他参数:电机效率;减速机效率;温度等



系统精度







转矩:±0.2%F.S         转速:±0.1%F.S

电压:±0.1%F.S         电流:±0.1%F.S

温度 :±0.2℃



系统用途及结构介绍:





     减速机输出端因为减速比的工作特性(转速减小,转矩增大),导致输出的力矩一般成倍的增长,故而输出的转矩普遍偏大,转速偏低。针对这种类型的我们采用磁粉制动器加载方式居多,当然也可以根据实际情况采用磁滞制动器和电力回馈加载。 在设计产品时无论是电机还是减速机,在允许条件下我们建议用户在使用产品时尽量在该产品的最大输出功率或者最大效率下。但产品的输出功率和最高效率在什么位置我们则需要通过测试台来测试, 如下图所示,此电机减速机测试系统就是用来测试产品的输出功率和最高效率,整体包含分为直角测试台和拐角90度测试台。

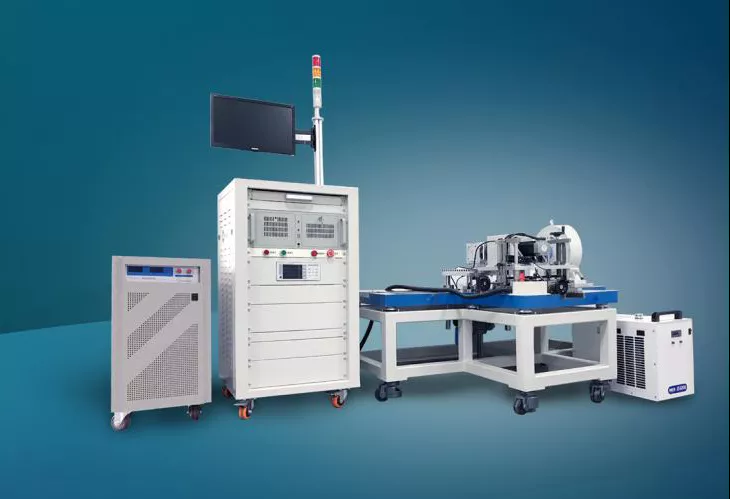

直角减速机测试台



安装方式

   安装台说明:在设计台架时,张力测控公司考虑到减速机有直角和90°拐角类型,为了用户使用时通用性设计如下图安装台架。

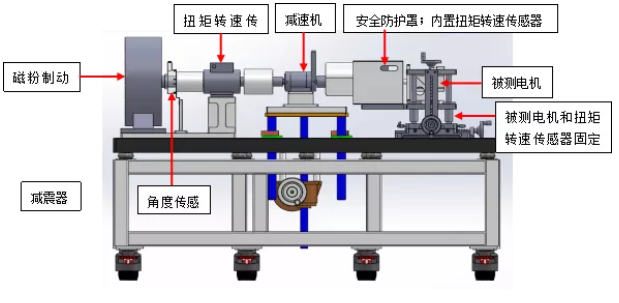

角减速机测试台安装方式

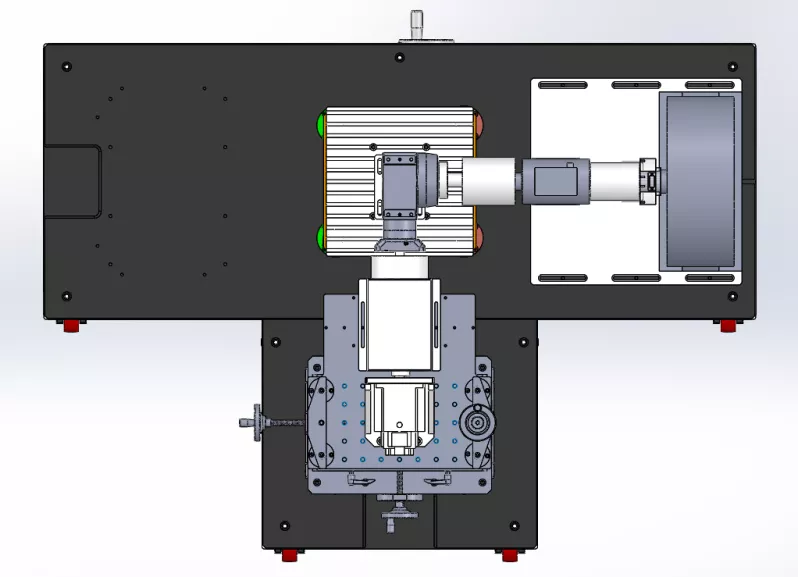

拐角90°减速机测试台安装方式



安装台架特点:





① 大底板采用HT200铸铁平台(退回处理),表面磨削加工,保证平面度小于0.05mm。

② 平台下面安装减震垫、水平调整垫铁。

③ 被测电机安装在3维可调夹具上,方便上下左右前后快速调节和安装。④ 减速机安装在上下移动平台上,方便快速调节和安装(通过T型槽前后左右移动)。

⑤ 联轴节:采用弹性柱销(膜片、梅花、柱销)式联轴节。

⑥ 制动部分可通过U型槽前后移动。

⑦ 被测减速机通过支架安装在滑动平台上,采用同一个安装支架,不同型号更换不同法兰、联轴器。



软件功能





用于测试伺服电机、驱动器、行星减速机的各项参数。

可在电脑及仪表上显示、存储、打印各项参数;并显示、存储、打印各参数之间的曲线关系 可手动加载、定点扭矩/电流加载;程序控制被测电机的转速、时间等 。

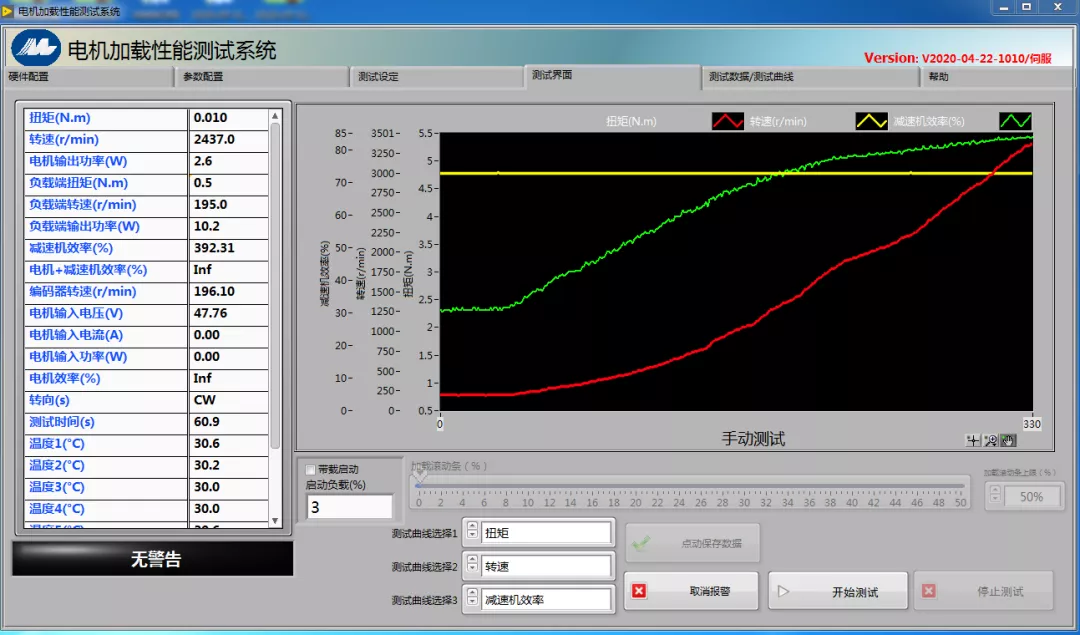

手动加载

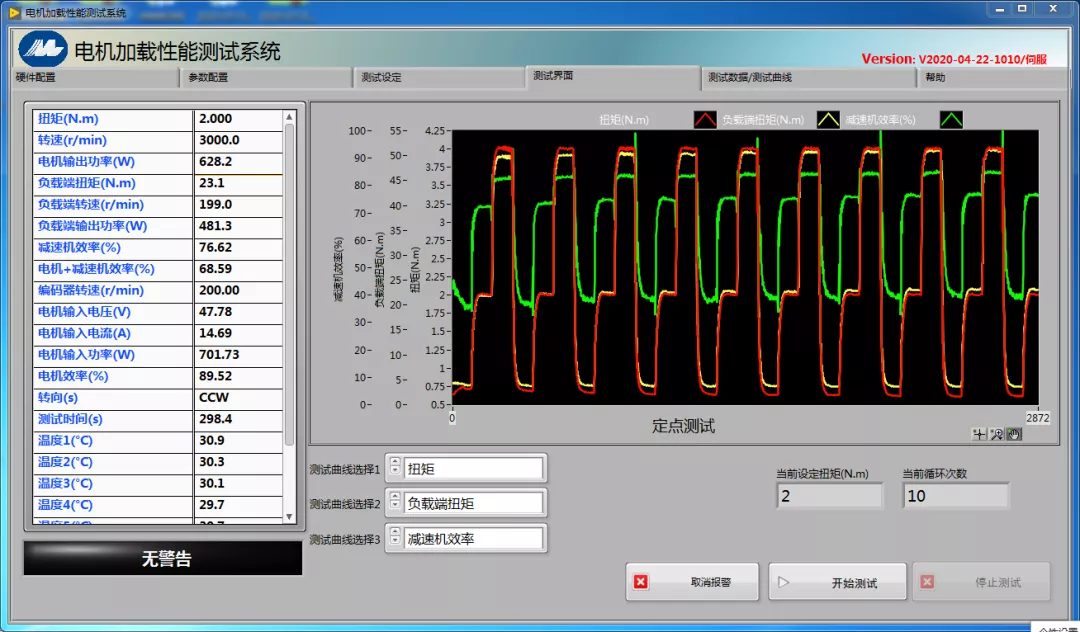

定点扭矩加载
