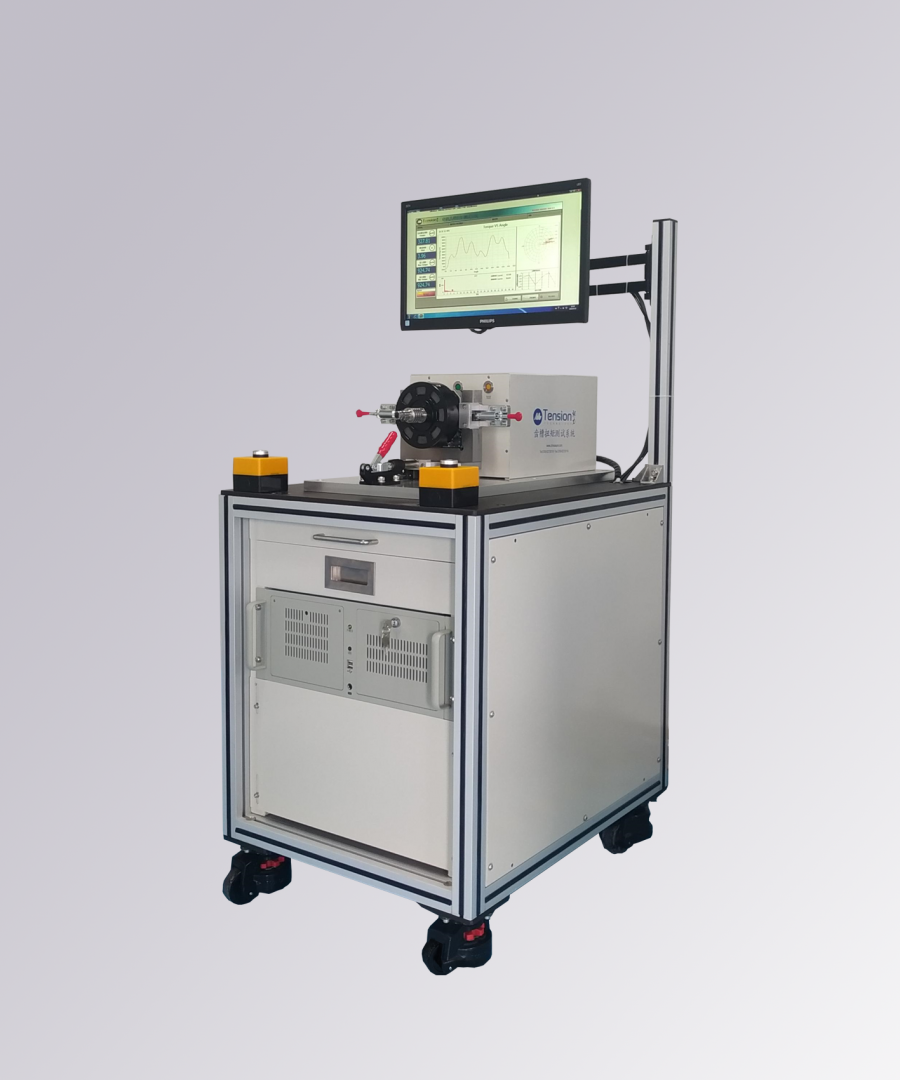

齿槽转矩测试系统
齿槽扭矩产生
齿槽转矩是永磁电机绕组不通电时永磁体和定子铁心之间相互作用产生的转矩，是由永磁体与电枢齿之间相互作用力的切向分量引起的。
齿槽转矩测试方法
电机的齿槽转矩一般采用转矩仪法得到理论值，即齿槽转矩和摩擦转矩之和。
电机齿槽转矩测试方法的，包括以下步骤：
1)陪测电机通过驱动器上电，带动被测电机运行在一个恒定的转速运行380°；
2)实时记录被测电机从0°— 380°的力矩波形；
3)测试完成后取10°— 370°（去除陪测电机启动带来的偏差）的力矩波形，分析电机力矩波形的畸变量或者畸变率，通过畸变量或者畸变率定性衡量出电机齿槽转矩的大小。
齿槽转矩的危害
齿槽转矩会使电机产生振动和噪声，出现转速波动，使电机不能平稳运行，影响电机的性能。在变速驱动中，当转矩脉动频率与定子或转子的机械共振频率一致时，齿槽转矩产生的振动和噪声将被放大。齿槽转矩的存在同样影响了电机在速度控制系统中的低速性能和位置控制系统中的高精度定位。所以做永磁电机研发的工程师希望把自己做的电机的齿槽转矩降到最小，使用永磁电机的工程师则希望了解手上这台电机的齿槽转矩，从而去优化他的控制算法。

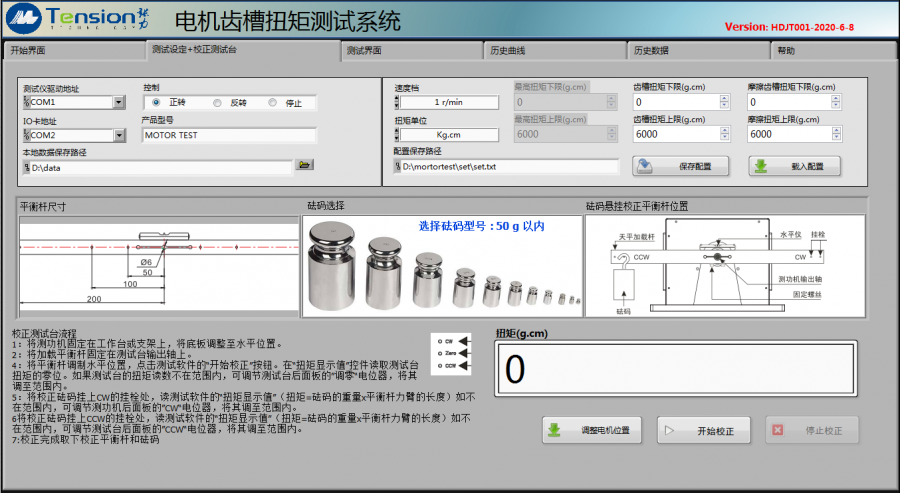

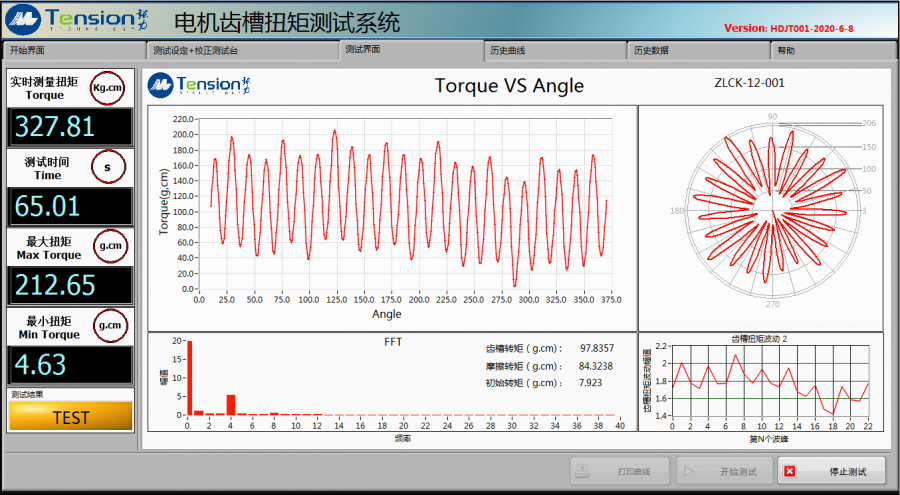

张力测控齿槽转矩测试台软件界面

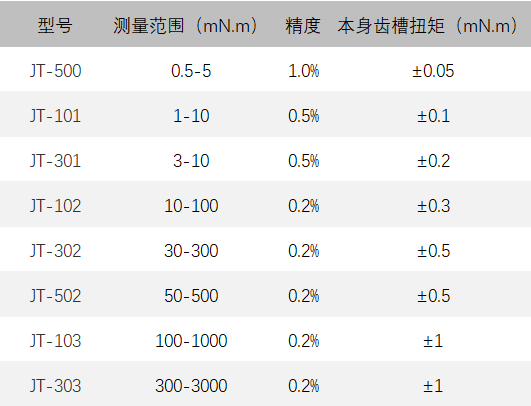

张力测控齿槽转矩测试台选型参考
齿槽转矩测试台应用领域
主要对电动汽车，EPS，汽车尾门，天窗，座椅，门锁等电机的研发测试。
东莞张力测控技术有限公司位于交通便利环境优美的松山湖高新技术产业园，是一家专注于电机智能测试设备及自动化检测产品的设计研发、生产及销售的高新技术企业，公司致力于向客户提供定制化的一站式电机测试解决方案。
公司主要产品有磁滞测功机，磁粉测功机，电涡流测功机及其控制系统，电机综合性能测试系统，电机在线性能测试系统，电机寿命测试系统，电动工具寿命测试系统， 小型汽油机在线测试系统，新能源汽车主轴电机综合性能测试系统，发电机负载测试系统等，产品广泛应用于汽车，航空、家用电器、电动工具及园林护理设备等行业。
